高压空压机的拆卸、检查和安装步骤
发表时间:2019-12-31   浏览次数:1907次   文章出处:上海国厦压缩机

高压空压机拆   卸

1. 回收制冷系统中的制冷剂

2. 拆卸散热器上的空气导流板

3. 拆卸发动机后部右侧底罩

高压空压机的拆卸、检查和安装步骤

4. 拆卸多楔带

5. 断开吸入软管分总成

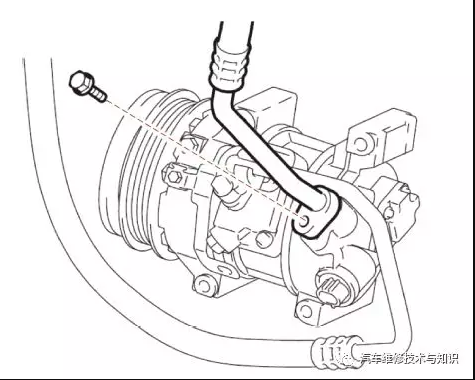

① 拆下螺栓并将吸入软管分总成从压缩机和皮带轮上断开 ▼

高压空压机拆   卸

② 将O形圈从冷却器1号制冷剂吸入软管上拆下。

注意事项:用聚氯乙烯绝缘带密封断开部件的开口处,防止湿气和异物进入。

6. 断开排放软管分总成

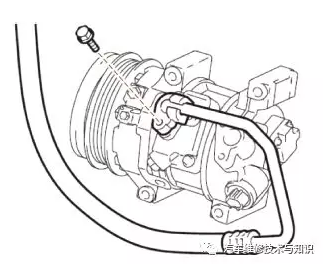

① 拆下螺栓并将排放软管分总成从压缩机和皮带轮上断开 ▼

② 从排放软管分总成上拆下O形圈。

注意事项:用聚氯乙烯绝缘带密封断开部件的开口处,防止湿气和异物进入。

7. 拆卸带皮带轮的压缩机总成

① 断开连接器。

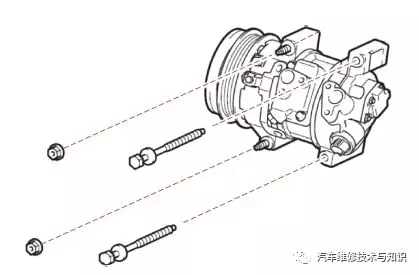

② 拆下2个螺栓和2个螺母 ▼

高压空压机拆卸螺母

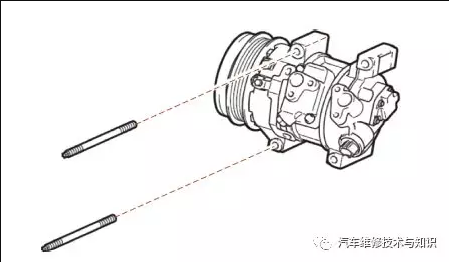

③ 使用套筒扳手(E8)拆下2个双头螺栓和带皮带轮的压缩机总成 ▼

高压空压机检   查

高压空压机检   查

检查压缩机和皮带轮(空调压缩机电磁阀),根据下面图表中的值测量电阻 ▼

空调压缩机连接器

如果电阻不符合规定,则更换压缩机和皮带轮。

高压空压机安   装

1. 调节压缩机机油油位

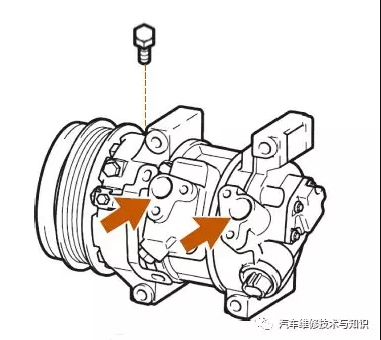

在更换新的冷却器压缩机总成时,将惰性气体(氦)从维修阀中逐渐排出,并在安装前将剩余机油沿箭头指示方向从通风管中排出 ▼

高压空压机安   装

放油螺栓

提示:放油螺栓和垫圈能重复使用。

标准:新压缩机的机油容量-拆下的压缩机中的残余机油量=更换时需要从新压缩机中排出的机油量。

小心:

① 如果安装新的压缩机时没有排出残留在车辆管路中的一些机油,油量将会过量。这会妨碍制冷剂循环的热交换,导致制冷系统失效。

② 如果拆下的压缩机中残余的油量过少,则检查是否漏油。

③ 确保使用ND-OIL8或同等产品作为压缩机机油。

2. 安装带皮带轮的压缩机总成

① 使用梅花套筒扳手(E8),用2个双头螺栓安装带皮带轮的压缩机总成,扭矩为9.8N·m。

② 用2个螺栓和2个螺母安装带皮带轮的压缩机总成。

提示:按下图所示拧紧螺栓和螺母,扭矩为25N·m ▼

安装螺栓

③连接连接器。

3. 连接排放软管分总成

① 将缠绕的聚氯乙烯绝缘带从软管上拆下。

② 在新O形圈以及带皮带轮的压缩机总成的装配面上充分涂抹压缩机机油。压缩机机油:ND-OIL8或同等产品。

③ 将O形圈安装到排放软管分总成上。

④ 用螺栓将排放软管分总成安装到带皮带轮的压缩机总成上,扭矩为9.8N·m。

4. 连接吸入软管分总成

① 将缠绕的聚氯乙烯绝缘带从软管上拆下。

② 在新O形圈以及带皮带轮的压缩机总成的装配面上充分涂抹压缩机机油。压缩机机油:ND-OIL8或同等产品。

③ 将O形圈安装到吸入软管分总成上。

④ 用螺栓将吸入软管分总成安装到带皮带轮的压缩机总成上,扭矩为9.8N·m。

5. 安装多楔带

6. 调节多楔带

7. 检查多楔带

8. 安装发动机后部右侧底罩

9. 安装散热器上的空气导流板

10. 加注制冷剂

11. 发动机暖机

12. 检查制冷剂是否泄漏
